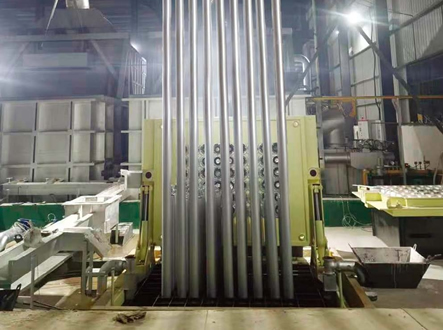

Kütük Döküm Ekipmanı

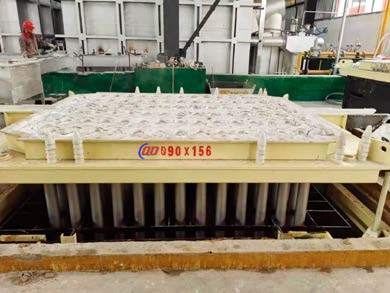

Döküm tablası, tüm kristalizatörleri, alüminyum eriyik metal dağıtım sistemi, soğutma suyu dağıtım sistemi ve başlatma kafası sistemini içerir. Grafit halkalar yüksek saflıklı grafitten üretilmiştir; yangına dayanıklı malzeme "ZHONGNAI NO.1" INS140 önceden şekillendirilmiş ünite olarak benimsenmiştir. Başlatma kafası dökme demirden yapılmıştır ve kendi kendine merkezlenen bir tasarıma sahiptir. Üst döküm tablası ile başlatma kafası kaidesi dört cıvata ile birbirine bağlanır, bu da bunların bir bütün ünitesi olarak monte edilip demonte edilmesine olanak tanır. Üst döküm tablası, diğer dört cıvata aracılığıyla eğme silindirlerine bağlandığında 90° eğilebilir. Tüm parçalar SolidWorks ile tasarlanmış, sonlu eleman analizi ve hassas CNC işleme ile üretilmiştir. Döküm makinesinin sonsuz değişken döküm hızı aralığı 60-850 mm/dk’dır ve manuel indirme cihazı ile donatılmıştır. Hız kontrolü için ithal Fuji inverter frekans konvertör kullanılır. Döküm makinesi, kaldırma mekanizması, kuyu başlığı çerçevesi, eğme mekanizması, hidrolik sistem, elektrik kontrol sistemi ve su giriş döner bağlantı içerir.



Özellikler

Sürekli döküm makinesi bir kaldırma mekanizması, bir döküm havuzu çerçevesi, bir eğme mekanizması, bir hidrolik sistem, bir elektrik kontrol sistemi ve dönen bir su girişi içerir.

Döküm makinesinin döküm hızı 60 - 850 mm/dk’dır.

Ayar yapılabilir kademe yoktur ve manuel indirme cihazı sağlanmıştır.

Hız kontrolü için ithal Fuji inverter kullanılır.



Teknik Parametreler

Yuvarlak Kütük Φ65mm ( 2.5inch )→ Φ505mm (20inch )

Levha 75mm x 75mm→ 320mm x 320mm

İçi Boş Kütük 75mm x 75mm→ 320mm x 320mm

Levha Külçe 420mm x 90mm→1360mm x 640mm

Ürünün Maksimum Uzunluğu 12.5m
